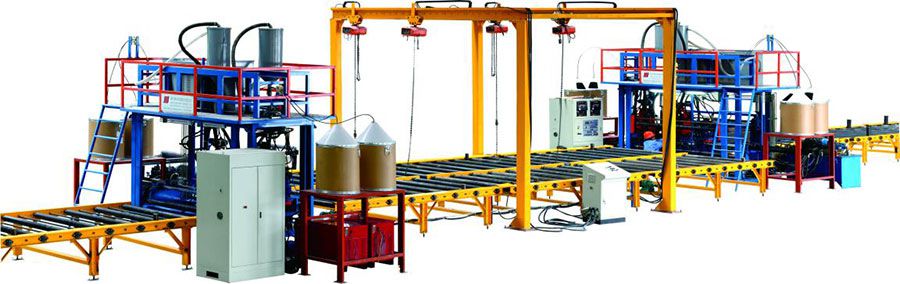

La línea de soldadura de vigas modelo JH puede soldar 8000 toneladas por año, y está formada por la máquina de ensamblaje, la máquina de soldadura frontal, el dispositivo de giro, la máquina de soldadura trasera y los transportadores de rodillos.

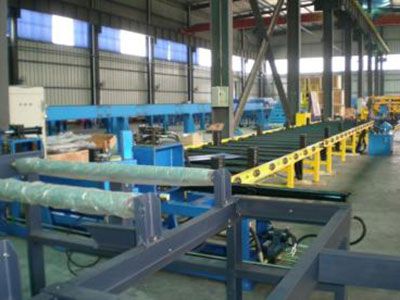

Componentes de la línea de producción
-
-
- Estación fija
la estación fija lleva la placa de acero a la posición requerida y la transforma en el perfil H, además, puede corregir la posición de las alas y el alma sin cambiar el perfil. Todas las operaciones se llevan a cabo desde el panel de control.
-
-
-

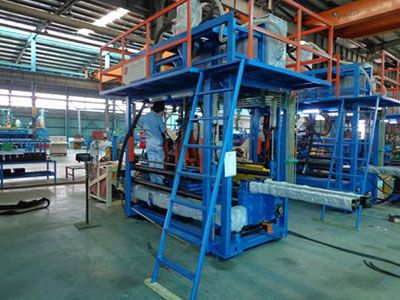

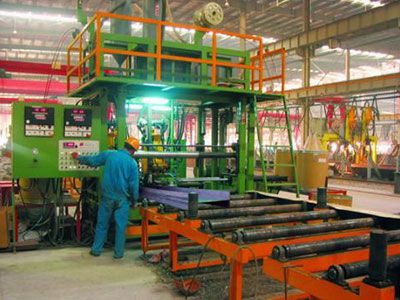

- Máquina de soldadura principal
este equipo es una máquina de soldadura por arco de alambre doble y simple fabricado en Estados Unidos de la marca Lincoln. Este sistema de soldadura se opera con facilidad, es automático, y proporciona un buen resultado de soldadura.
-
-
-
- Dispositivo de giro
este dispositivo gira la viga H para efectuar la soldadura del otro lado, de manera tal que se puedan soldar ambas superficies de la viga. El dispositivo de giro y el sistema transportador se manejan mediante dos botones independientes.
-
-
- Dispositivo de alimentación de placa
el cilindro hidráulico controla la elevación del rodillo de presión.
- Dispositivo de alimentación de placa
Parámetros técnicos
| Ítem | Parámetros | ||
| Especificaciones de la viga H | Ancho del alma (mm) | 300-1200 | 300-1500 |
| Espesor del alma (mm) | 3-10 | 3-12 | |
| Ancho del ala (mm) | 150-500 | ||
| Espesor del ala (mm) | 5-16 | 5-20 | |
| Largo de la viga (mm) | 4000-15000 | ||
| Peso de la viga (kg) | 4000 | ||
| Inclinación de la viga | ≤15° | ||
| Potencia totala | 64KW+90KVA×4 | ||
