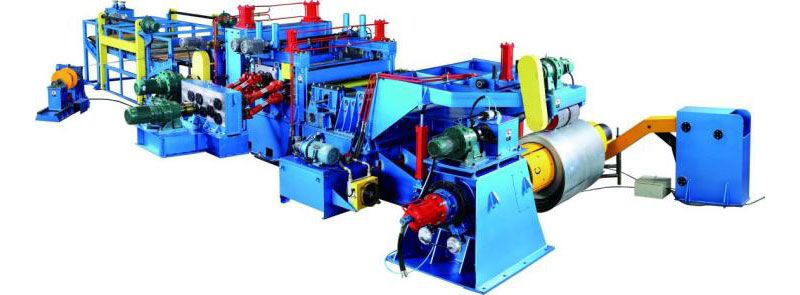

Este es un dispositivo que lleva a cabo el desenrollado, el corte, y el enrollado de la placa de acero conforme a sus necesidades. Está formado por el desenrollador, el sistema de nivelación, el sistema de cizallado, el mecanismo de corte, el dispositivo de manipulación de chatarra, el mecanismo de enrollado, y el sistema de descarga, entre otros.
Podemos proporcionarle la línea de corte que usted necesite en base a sus requerimientos.
Componentes de la línea de producción
-
-
- Carro de carga de la bobina
Se mueve hacia adelante y hacia atrás, puede levantar las bobinas y tiene una capacidad máxima de 20T.
-
-
-

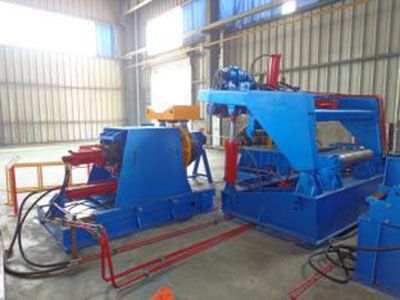

- Desenrollador
El desenrollador es un tipo de doble rodamiento con doble eje de tambor
Diámetro interno apto de la bobina: Φ508/Φ610
Ancho de la bobina: Max.1500mm
Capacidad máxima: 20T
-
-
-

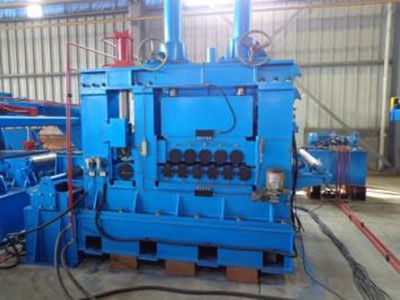

- Nivelador
El nivelador de rodillo posee 5 rodillos de nivelación y 2 rodillos de tracción.
-
-
-
- Bucle de control
El bucle de control se utiliza para ajustar la velocidad de la bobina cuando ingresa al dispositivo de medición.
-
-

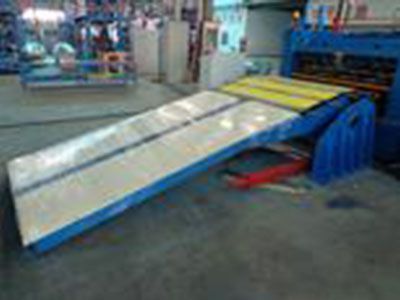

- Dispositivo de alimentación de la placa
El cilindro hidráulico controla la elevación del rodillo de presión.
- Dispositivo de alimentación de la placa
-

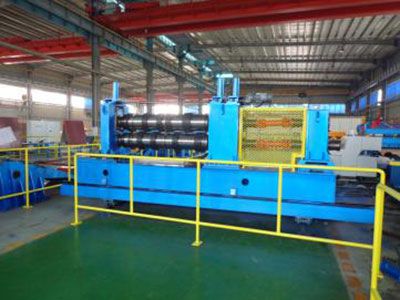

- Sistema de cizallado
Utiliza una cizalla de válvula hidráulica y sirve para cortar los dos extremos de la lámina.
- Sistema de cizallado
Otros detalles

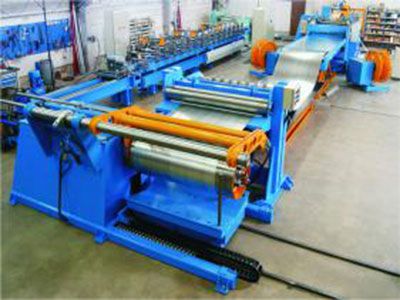

Cortador

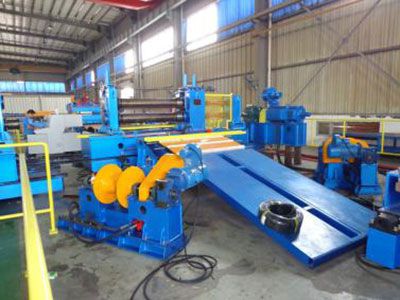

Manipulador de chatarra

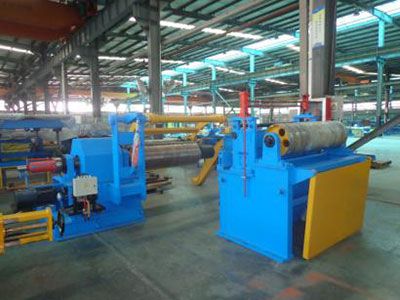

Enrollador
Parámetros técnicos
| Ítem | Parameters | ||||
| Modelo | JZ-3×1600 | JZ-6×1600 | JZ-8×1600 | JZ-12×2200 | JZ-16×2200 |
| Espesor (mm) | 0.3-3.0 | 1.0-6.0 | 2.0-8.0 | 2.0-12.0 | 3.0-16 |
| Peso de la bobina (T) | 35 | 35 | 35 | 35 | 40 |
| Ancho (mm) | 800-1600 | 800-1600 | 800-1600 | 800-2200 | 1000-2200 |
| Ancho mínimo del producto terminado (mm) | 35 | 65 | 75 | 75 | 75 |
| Velocidad de la línea (m/min) | 0-120 | 0-60 | 0-40 | 0-30 | 0-20 |
| Potencia (KW) | 200 | 220 | 160 | 130 | 150 |
| Área mecánica (m) | 8×22 | 10×28 | 10×30 | 10×35 | 13×30 |
