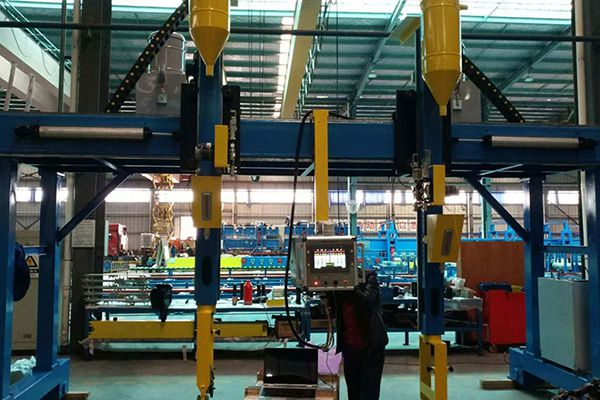

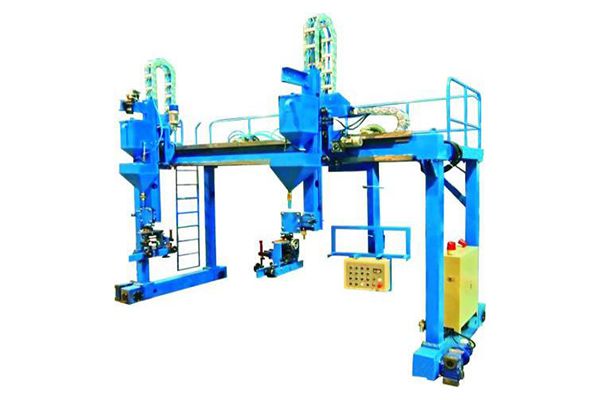

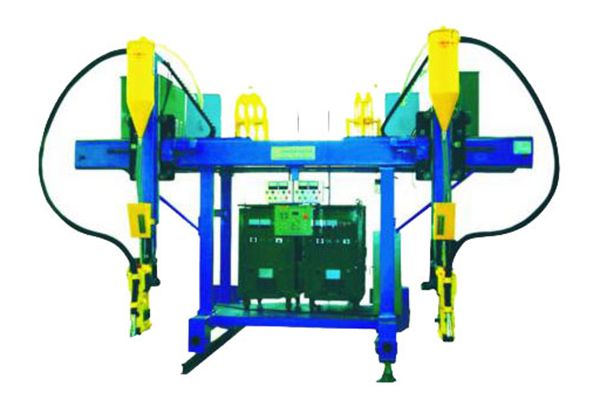

La máquina de soldadura por arco sumergido tipo pórtico JLH se utiliza en la línea de producción de columnas estructurales, e implementa el proceso de soldadura en ángulo luego de la soldadura del cordón de raíz por CO2. Este sistema de soldadura de alta eficiencia es una excelente alternativa a la máquina de soldadura por arco sumergido voladiza, y se puede optar por el proceso de soldadura unipolar o multipolar. Asimismo, según las necesidades, puede reemplazarse la pistola de soldadura para soldar el acero en H o en T. Esta máquina de soldadura por arco sumergido tipo pórtico tiene una estructura sencilla, ofrece un funcionamiento estable, cuenta con un alto grado de automatización, y las tareas de mantenimiento son simples. Este sistema de soldadura se utiliza generalmente en las áreas de construcción, química, naval y en la industria de la producción de maquinaria.
| Ítem | Parámetros | |
| Tamaño de sección de la columna estructural | Espesor (mm) | 16-80 |
| (300-1200)×(300-1200) | ||
| Tamaño de sección de la viga H | Espesor (mm) | 16-60 |
| Ancho del alma (mm) | 200-1800 | |
| Espesor del ala (mm) | 200-800 | |
| Velocidad de soldadura (m/min) | 0.2-2.0 | |
| Velocidad de retorno del carro (m/min) | 3.0 | |
| Potencia total de la máquina (KW) | 8.5 (no incluye la potencia de soldadura) | |
